골조와 같이 가는 공정
설비 공사는 마감 공정으로 오해받기 쉽지만 실제로는 골조와 함께 시작합니다. 전기 배관과 급배수 슬리브는 콘크리트를 치기 전에 들어가야 합니다. 이 시점을 놓치면 나중에 구조체를 깨야 하고, 구조체를 깨면 강도가 떨어집니다.
그래서 설비 담당자는 골조 공정 회의에 반드시 참석합니다. 이번 주에 어느 층 어느 구역을 치는지 알아야 그 앞에 매립 작업을 끝낼 수 있습니다. 골조 팀과 설비 팀이 따로 움직이면 반드시 사고가 납니다.
또 하나 중요한 것은 간섭입니다. 천장 속 공간에는 급기 덕트, 배기 덕트, 스프링클러 배관, 급수관, 오배수관, 전선관이 모두 들어갑니다. 이들이 서로 부딪히면 어느 하나가 아래로 내려오고, 그러면 천장고가 낮아집니다.
저희는 착공 전 BIM으로 이 간섭을 미리 확인합니다. 화면에서 찾는 것과 현장에서 발견하는 것은 비용이 다릅니다.
다루는 계통
- 급수·급탕 — 세대 배관 · 부스터 펌프 · 물탱크
- 배수·오수 — 오배수관 · 통기관 · 집수정
- 난방·냉방 — 개별 보일러 또는 지역난방 · 실내기 배관

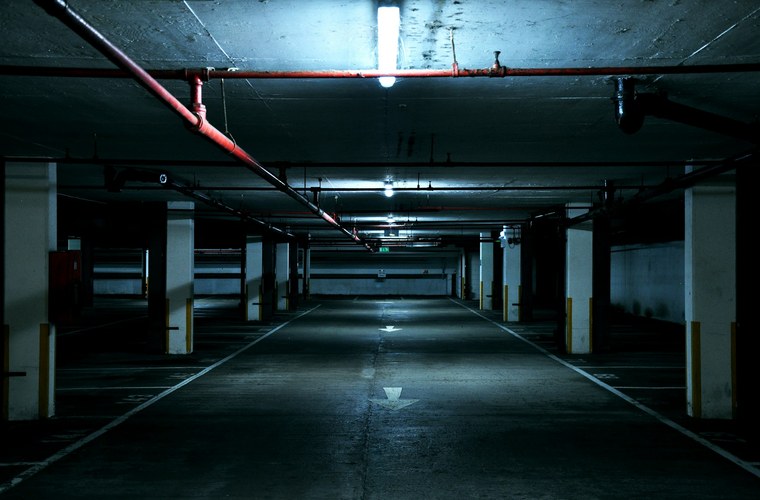

- 환기 — 세대 환기 · 지하주차장 급배기 · 배연
- 전기 — 수배전 · 세대 분전반 · 조명 · 콘센트
- 소방 — 스프링클러 · 옥내소화전 · 감지기 · 제연
- 통신·정보 — 통신 인입 · 홈네트워크 · CCTV
매립을 놓치면 되돌릴 수 없습니다
설비에서 가장 비싼 실수는 매립 누락입니다. 슬리브 하나를 빠뜨리면 나중에 코어 드릴로 구조체를 뚫어야 합니다. 위치에 따라서는 구조 검토를 다시 받아야 하고, 보강 공사가 추가됩니다.
저희는 타설 전 확인을 두 번 합니다. 설비 담당자가 자체 확인하고, 품질 담당자가 별도로 확인합니다. 확인 항목은 슬리브 위치, 개수, 크기, 고정 상태 네 가지입니다. 고정이 약하면 타설 중 밀려 위치가 틀어집니다.
확인 결과는 사진으로 남깁니다. 층별·구역별로 정리해 두면 나중에 문제가 생겼을 때 원인을 찾을 수 있습니다.
이 절차는 시간이 걸립니다. 그러나 구조체를 깨는 것보다는 훨씬 짧습니다.
계통별 시공 시점
| 계통 | 매립 시점 | 본 시공 시점 | 시험 |
|---|---|---|---|
| 전기 배관 | 골조 타설 전 | 마감 전 배선 | 절연 저항 · 접지 저항 |
| 급수·급탕 | 슬리브 골조 타설 전 | 골조 완료 후 배관 | 수압 시험 |
| 오배수 | 슬리브 골조 타설 전 | 골조 완료 후 배관 | 만수 시험 · 통수 시험 |
| 난방 | 바닥 배관 마감 전 | 바닥 구조 시공 시 | 수압 시험 · 순환 시험 |
| 환기·공조 | 슬리브 골조 타설 전 | 천장 마감 전 덕트 | 풍량 측정 |
| 소방 | 슬리브 골조 타설 전 | 천장 마감 전 배관 | 수압 시험 · 작동 시험 |
| 통신·홈네트워크 | 골조 타설 전 배관 | 마감 단계 배선 | 통신 시험 |
주요 공정
- 착공 전
BIM 간섭 검토
건축·구조·설비 모델을 겹쳐 간섭을 찾습니다. 천장 속 여유 높이를 확인합니다.
- 골조 병행
슬리브·배관 매립
타설 전 확인을 두 번 거칩니다. 사진 기록을 남깁니다.
- 골조 완료 후
간선·주배관
지하 기계실과 수직 샤프트의 주배관을 시공합니다.
- 마감 전
세대 배관·배선
세대 내부 배관과 배선을 시공합니다. 시험 후 마감에 들어갑니다.
- 마감 단계
기기 설치
위생 기구, 조명, 분전반, 실내기 등을 설치합니다.
- 1~2개월
시운전·측정
계통별 시험과 측정을 실시하고 결과를 기록합니다.
- 준공
인수인계
계통도와 시험 성적서, 기기 목록을 정리해 인계합니다.
